您当前位置：- 框型摆闸检票机
- 型号： BJ37S、BJ37D
- 规格： 120*100*23(盒长*盒高*盒宽，单位cm)
- 单位： 台
- 推荐：
| 主分类 | 次分类 | 详细参数 |
| 概述 | 名称 | 框型摆闸检票机(圆角矩形)（单、双机芯） |
| 型号 | BJ37S、BJ37D | |
| 备注 |
单机芯的在两边，双机芯的在中间 双机芯在另一边增加一半机芯，但是，单、双机芯尺寸、安装方式完全相同 |
|
| 主材 | 通道类型 | 扇形伸缩门、可双向、进出计数自动切换 |
| 壳体 | 实厚1.0mm的不锈钢、表面拉丝纹；支撑管直径38mm | |
| 安装架、支撑架 | 实厚2.7mm的不锈钢框形支架 | |
| 摆轴 | 直径38mm不锈钢圆管、实厚2.7mm夹板 | |
| 摆板 | 实厚9mm的亚克力透明翼 | |
| 显示面板 | LED指示灯：实厚3.0mm的半透明亚克力板；二维码扫描器：实厚2.0mm的玻璃板；射频卡阅读器：实厚3.0mm的半透明亚克力板 | |

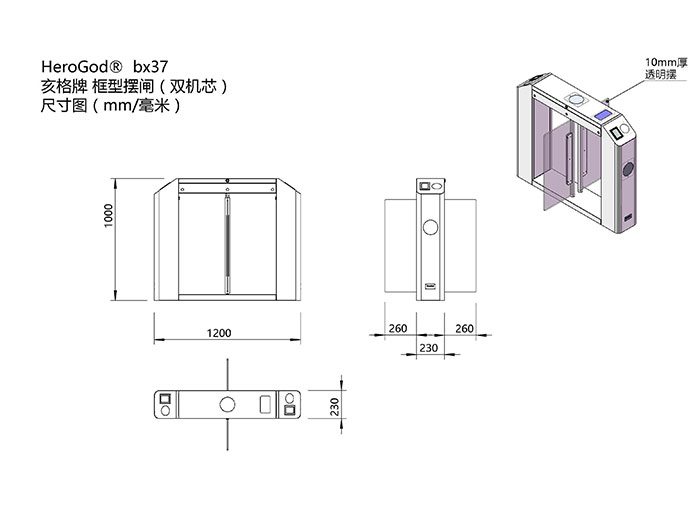

| 规格、尺寸 | 壳体 | 盒长*盒高*盒宽1200mm*1000mm*230mm |
| 摆伸出宽度 | 有效伸出：260mm，两扇摆合在一起：520mm | |
| 面板孔 | 指示灯：Ø120mm、卡阅读器：Ø120mm、显示屏：7寸/4.3寸 | |
| 有效过人宽度 | 建议宽度600mm，其中两摆之间留有80mm的间隙 | |
| 驱动 | 电机 | 24v直流减速电机、转速：1800转、额定电流：1.3A |
| 驱动电路 | 光电隔离全桥、最大驱动电流：12A、通过波形调节输出功率 | |
| 传感器 | 限位 | 欧姆龙（OMRON）TL-W/BANGTOS SN |
| 计数 | 欧姆龙（OMRON）E3Z/松下（Panasonic）CX/神悦 | |
| 防夹人 | 欧姆龙（OMRON）E3Z/松下（Panasonic）CX/神悦 | |
| 主控板 | 核心 | 处理器（CPU）：STM32 ARM cortex-M3、支持顺极控制闸机参数设置程序 |
| 外围资源 | 光电隔离、PWM控制模块、输出电源放大芯片 | |
| 物理接口 | 电平输入控制接口（支持继电器、光耦输入）、RS232输入输出接口、点动开关控制 | |
| 声显 |
计数提示音、关闭提示音、闯闸报警音 32点*32点双色图形点阵LED指示灯 |
|
| 检票板 | 核心 | 处理器（CPU）：ARM9/ATOM、64M/1G内存、支持远程参数设置 |
| 物理接口 | 网络接口、声音接口、显示屏接口 | |
| 声显 | 语声、立体声；7/4.3寸寸液晶屏（双向时可接入两个屏） | |
| 停电自动开门（安防） | 电池 | 12V 1000mA铅酸储电池、四年免维护；可拔插更换 |
| 充电模块 |
充电模块：5W慢充模块 接入开关：松下（Panasonic）JQ系列继电器 |
|
| 确保开闸方式 | 无电池或者电池损坏失效后，可以通过：上电开闸时机再断电（6秒钟内可操作） | |
| 电源 | 主电源 | 明纬 |
| 转接板 | 220V三线接线柱、双掷开关 | |
| 额定功率 | 单机芯：72W、双机芯：120W | |
| 二次开发 | 软接口 | 串口命令控制/顺极闸机二次开发包动态库控制 |
| 外设 | 标配 | 二维码扫描头、（ID阅读器） |
| 选配其它阅读器 |
IC卡阅读器（主动扫描式，一个加密区、50mm以上距离）；身份证阅读器（支持输出18位身份证与身份证其它信息）；指纹仪读头（输出特征码） 其它具有电平输出接口的设备（如人脸识别机、证件扫描仪、红膜识别仪、门禁考勤机等） |
|
| 选配卡回收机 | 无法侧向安装卡回收机！卡回收机可以顶置 | |
| 反应速度 | 开闸时间 | 开闸过程为先高速后低速；高速开闸1秒后完成90%，1.3秒后全开，速度可调；开闸同时即可过人计数 |
| 过人检测 | 反应时间默认为200毫秒，灵敏度可调 | |
| 过人等待 | 6秒等待，时间可调；等待期间，每1秒“滴答”一下 |
